产品类别：	150A产品系列
产品名称：	特殊型单芯电缆连接器
产品型号：	插头(YT),插座(YZ)
浏览次数：	3904

产品名称:

800-1000A特殊型单芯电缆连接器

产品说明

额定电压：750V
额定电流：800-1000A。
接触电阻：≤0.1mΩ。
绝缘电阻：接触件对护套间绝缘电阻≥500MΩ。
耐压：接触件对护套间承受 AC 2800V 1分钟绝缘介电强度试验，
无击穿，无闪络。
温升：≤65℃

Yt444 电流800A（建议选用进口444电缆）。
Yt535 电流1000A（建议选用进口535电缆）。

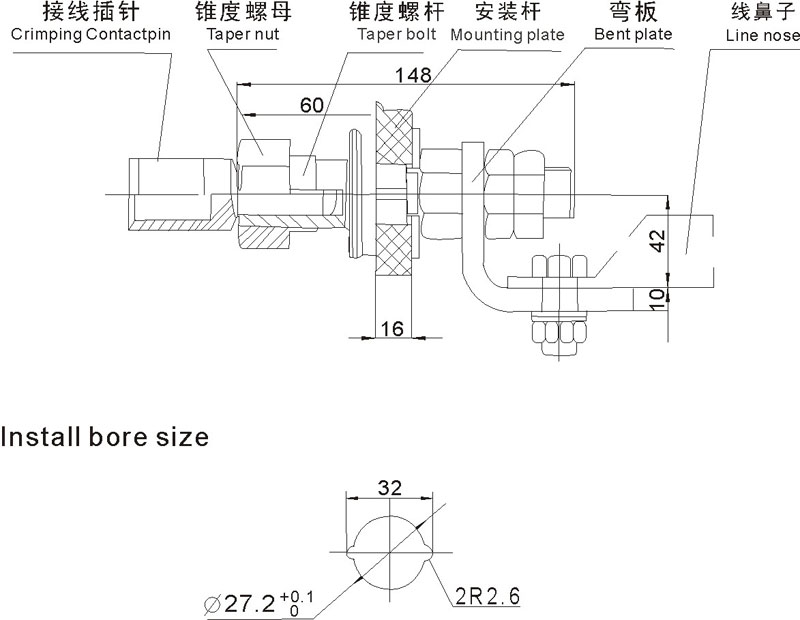

插孔为一锥度螺竿，需安装固定在厚度16mm的环氧玻璃布板上，
开孔尺寸见结构示意图。
相与相间距≥150mm。

针孔插配直径ф19。
插针导线筒直径：ф21.5（444电缆）ф24（535电缆）插针插孔连接
端均有绝缘保护套保护。
Rated voltage:750V.
Rated current:800~1000A.
Contact resistance:≤0.1mΩ。
lnsulation resistance:insulation resistance of contactor to sheath≥500MΩ.
Withstand voltage:Bearing AC 2800V 1min in sulation medium electric strength test
between contactore to sheath,without breakdown & without flashover.
Temperature rise:≤65℃。

The jack is a taper bolt.lt should be installed and fixed in 16mm thick epoxy glass
cloth plate.
The opening size is shown in the schematic diagram of structure.
Spacing between phases≥150mm.

Pinhole diameter φ 19.
Dianeter of contact pin leading wire canister:φ21.5（444 cable）φ24（535 cable）
All the connection ends of contact pin jack are protected with insoulating sheath.
